Informazioni di Base.
Model No.
JF-D-058
LED Spec
3V, 2W, 600mA
Material
MCPCB, Aluminum Substrate
Warranty(Year)
2
Application
TV/Blu/Display Repair
CRI (Ra>)
70
Working Time (Hours)
30000
Pacchetto di Trasporto
Carton Box
Specifiche
L: 403mm, R: 395.5mm
Origine
Shenzhen
Descrizione del Prodotto
R:SVT390A12_R_REV1.0_130314
L:SVT390A12_L_REV1.0_130314
SVT390A05_R_REV3.0 121114
SVT390A05_L_REV3.0 121114
39D3503V11W6C1B39517M-HJ-ME-R.
39D3503V11W6C1B39517M-HJ-ME-L.
Specifiche fondamentali
| Nome parte | Specifiche | |||

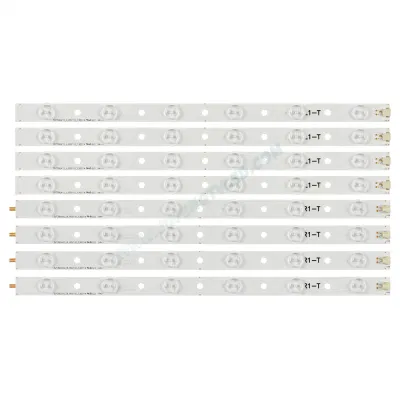

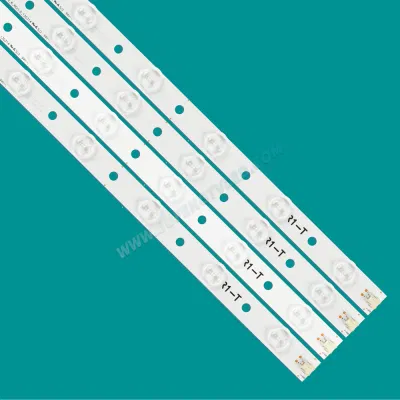

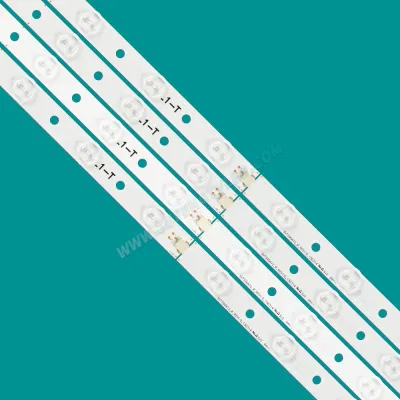

| Nome prodotto | Retroilluminazione TV LED | |||
| Colore illuminazione | Bianco freddo | |||
| Applicazione | Riparazione o sostituzione del display/ blu/ TV | |||
| Modello TV | SVT390A12/39P2300D/39L2300D/39L4353RB | |||
| Set completo | 1SET=4*R+4*L | |||
| Materiale PCB | MCPCB | |||
| Dimensioni PCB | L: 403mm R: 395.5mm | |||
| LED | 3030 | |||
| Obiettivo | Lente riflettente originale coreana | |||
| CNT | CNT originale | |||
| Imballaggio | Imballaggio con VASSOIO, cartone per l'esportazione | |||
Valori massimi assoluti
| Elementi | Simbolo | Valori massimi assoluti | Unità |
| *1corrente diretta | SE | 600 | Ma |
| *2Tensione diretta | VF | 3.0 | V |
| *corrente diretta a 3 impulsi | IFP *1 | 650 | Ma |
| *4dissipazione di potenza | PD | 1800 | MW |
| *5temperatura di conservazione | Tstg | -40 ~ +100 | ºC |
| *6umidità di stoccaggio | DX | 10-80 | % |
| *7temperatura di esercizio | Tpr | -20 ~+70 | ºC |
| *8temperatura di giunzione | TJ | <90 | ºC |
*2.corrente di impulso totale per array LED (600 ma per stringa):larghezza di impulso≤0,1 msec, carico di lavoro≤10%
*3. La dissipazione di potenza per l'array LED è massima IFM * Vf massima al massimo IFM
*4. La temperatura massima assoluta della giunzione non garantisce la durata dei prodotti
*5. Temperatura di giunzione: Garanzia per assenza di illuminazione
Garanzia per nessuna rastrelliera in silicone (Tj<90ºC 50000 h)
| Elementi | Simbolo | min | tipico | max | Unità | Condizione |
| *1barra LED che utilizza corrente | SE | - | 600 | - | R | - |
| Tensione barra *2LED | VF | - | 18 | - | V | IF=Tip |
| *3Uniformità luminosità | BU | - | 70 | - | % | IF=Tip |
| *4durata | TJ<90ºC | 50.000 | - | - | FC | IF=Tip |
| *5lunghezza d'onda di picco di PKG | WP | 447.5 | - | 455 | nm | - |
| *6ESD | - | 1.5 | - | - | KV | - |
*1.questo valore è determinato dal LED di emissione utilizzando corrente(600 ma Per stringa)
*2. Tensione barra LED:valore medio per ciascuna stringa LED(senza invecchiamento),tolleranza misurazione Vf ±5%(600 ma per stringa)
*3. Uniformità luminosità:(luminosità minima)/ (luminosità massima)
*4. La durata è definita come la riduzione della luminosità della barra LED al 50% iniziale
Valore a IFM AS=TIP,illuminazione continua=25ºC,Tj<90ºC,L50(durata minima)
*5. Tempo stimato di degradazione del 50% per l'intensità luminosa iniziale in base ai risultati del test interno JUFENG.
Garanzia per nessuna rastrelliera in silicone (Tj<90ºC,50000 h)
*2. Tensione barra LED:valore medio per ciascuna stringa LED(senza invecchiamento),tolleranza misurazione Vf ±5%(600 ma per stringa)
*3. Uniformità luminosità:(luminosità minima)/ (luminosità massima)
*4. La durata è definita come la riduzione della luminosità della barra LED al 50% iniziale
Valore a IFM AS=TIP,illuminazione continua=25ºC,Tj<90ºC,L50(durata minima)
*5. Tempo stimato di degradazione del 50% per l'intensità luminosa iniziale in base ai risultati del test interno JUFENG.
Garanzia per nessuna rastrelliera in silicone (Tj<90ºC,50000 h)
*6. Tutti i dati della tabella sono solo di riferimento.
1. Le barre luminose vengono imballate nelle scatole di cartone dopo essere state fissate nella piastra del vassoio con un essiccatore.
2. La piastra del vassoio deve essere imballata con il nastro autoadesivo in un loop.
D1. È possibile ordinare un campione per la luce LED?
R: Sì, siamo lieti di ordinare i campioni per testare e controllare la qualità. I campioni misti sono accettabili. Potete anche fornirci il vostro campione o immagine campione.progetteremo circuiti PCB e ottiche per soddisfare le vostre esigenze.
D2. E il tempo di consegna?
A:ci vogliono 2-5 giorni per i campioni e 1-3 settimane per la produzione di massa.
D3. Avete un limite MOQ per l'ordine dei LED?
A: Basso MOQ, 1 pz per il controllo dei campioni.
D4. Come spedite le merci e quanto tempo ci prende per arrivare?
R: Di solito spediamo tramite DHL, UPS, FedEx o TNT. Di solito ci vogliono 3-5 giorni per arrivare. Il trasporto marittimo e aereo è facoltativo.
D5. Come procedere con un ordine per la luce LED?
A: i) Facci sapere le tue esigenze.
ii) le citeremo in base alla sua richiesta o suggerimento.
iii) confermare il campione e procedere ad un ordine formale.
iv) organizzeremo la produzione.
D6. È possibile stampare il logo sul prodotto con luce LED?
R: Confermare il campione e informarci formalmente prima della produzione
D7: Offrite la garanzia per i prodotti?
R: Sì, offriamo 2 anni di garanzia ai nostri prodotti.
D8: Come trattare il guasto?
R: i) i nostri prodotti sono prodotti in un rigoroso sistema di controllo della qualità, e il tasso di difetto è inferiore al 0.1%.
ii) durante il periodo di garanzia, invieremo lampade di ricambio con un numero ridotto di nuovi ordini. Per i prodotti difettosi in blocco, li ripareremo e li rispediremo al cliente, oppure potremo discutere delle soluzioni in base alla situazione effettiva, inclusa la chiamata di nuovo.
